膠球清洗裝置系統設備組成及特點介紹？
膠球清洗裝置系統設備組成及特點介紹？

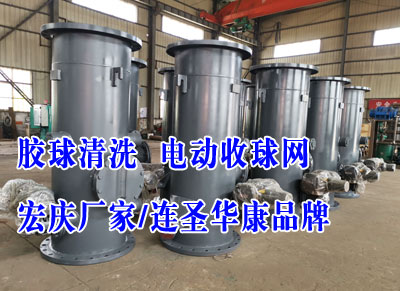

膠球清洗裝置設備組成收球網：
收球網是膠球清洗裝置系統中的關鍵設備,對于系統的收球率有著至關重要的作用。安裝于凝汽器循環水管路的出水管段上，要維持海綿膠球對冷凝管的連續清洗，就要將膠球*地送入清洗系統中，它的作用是將隨系統運行的清潔膠球從冷卻水中分離出來,且必須具備不漏球、不卡球等特性,膠球被回收后由引出管從收球網引出打回裝球室，再次用于清洗之用。
我宏慶公司生產的收球網是目前較其它膠球清洗裝置的更新換代產品,收球網的網板采用不銹鋼材料、抗腐蝕、抗沖擊、耐老化結構形式*合理。分為單網板活動柵格式收球網、人字型活動柵格式收球網，其網板可以轉動,在膠球清洗裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向*的位置；既減少水阻又起到清除柵網板上雜物的作用。
收球網性能特點：
⑴收球網外殼選用優質碳鋼制造，內部網板采用優質不銹鋼，對淡水、海水使用壽命均超過20年；
⑵設計合理：膠球從側面收集，設計了特殊導流結構，保證膠球全部收回，并充分考慮了對內部構件的合理簡化和在強度、剛度方面的加強；
⑶收球網網板采用單網板設計，既保證了立式布置的收球效果，同時也使網板的通流面積增大，并且減小了水阻；
⑷使用同步電動執行機構和膠球引出單元的全管路布置，使整個系統更加利于收球；
⑸網板的支撐骨架的封閉設計滿足大流量、高壓差工況；
⑹相關技術參數：水阻＜3Kpa；供電電壓：AC380V。
膠球清洗裝置設備組成循環水膠球泵：
膠球循環泵是膠球自動清洗裝置中使膠球連續清洗、不斷循環的動力設備。具有不損球、不堵塞、運行平穩、使用壽命長等特點。
我公司生產的膠球泵是單吸臥式離心泵，由于將泵的殼體和葉輪設計成寬闊的流道形式，所以不會發生膠球堵塞現象，該泵亦稱不堵塞泵。該泵采用進口密封滾動軸承，以潤滑脂潤滑，軸端密封為機械密封。采用后抽式設計，便于檢修。膠球泵選用Y型電機驅動，采用懸臂梁結構，插軸式或靠背輪聯接。該泵的通流部分可以采用不同性能不銹鋼制造，適用于以不同水質為冷卻水源的發電廠。
膠球清洗裝置設備組成裝球室：
⑴裝球室在凝汽器海棉膠球清洗裝置中，用于加裝膠球、回收膠球，替換膠球以及觀察海綿膠球在清洗系統中運行狀況的設備。
⑵裝球室主要由外殼、頂蓋、膠球斗、切換閥，進口管及出口管和單向閥組成。在頂蓋上鑲裝有機玻璃觀察窗和排氣閥，在外殼下部裝有放水閥。
⑶裝球室的特點是設計有足夠的容積，以保證海綿膠球在裝球室內有回旋的余地。其中膠球斗、切換閥，單向閥均采用耐腐蝕的不銹鋼材質。由于在裝球室中設計有獨特的單向閥裝置，從而取消了原來的電動門。進而簡化了膠球自動清洗系統及運行操作；便于實現自動控制，提高了運行的可靠性；提高了系統的收球率。
⑷在膠球自動清洗系統投入運行前，應將裝球室的切換閥放在收球位置，在膠球斗內添加足夠數量的海綿膠球(裝球量為凝汽器單程銅管數的10%)，利用裝球室的出口球閥和排氣閥將裝球室充滿水。然后啟動膠球循環泵，通過觀察窗，看膠球在裝球室內回旋情況，如發現室內在有氣泡存在，可繼續進行排氣。一切正常后，將切換閥手柄緩慢轉到運行位置，海綿膠球通過切換閥投入到系統中，進入工作狀態。
⑸通過觀察窗可以察看到海綿膠球磨損情況，當發現海綿膠球磨損量過大時，可及時進行更換，將切換閥置收球位置，此時裝球室只能流過冷卻水，而不能通過膠球，在此狀態下運行(20～30min)，然后將裝球室進口管及出口管中手動球閥關閉，打開排水門，從裝球室內取出膠球，檢查并計算收球率，將不合格的膠球淘汰，補足新球。
裝球室產品優點：
⑴不同結構、容量、形式的裝球器以適應不同裝球容量，減少膠球在裝球器內的滯留時間
⑵裝球器入口的設計能形成穩定的室內渦流，使膠球更易送出。
⑶出球、收球、換球由一個電動執行機構控制，同步性好。
⑷入球口處裝有單向閥，防止膠球泵停轉時水倒流而失球。
膠球清洗裝置設備組成分匯器：
分匯器不僅可以觀察進球路和收球回路的膠球運行狀況，而且可以保證分配到凝汽器兩側的膠球數量均勻，確保膠球可以清洗到凝汽器的每一根銅管。分匯器在系統中的作用比常人理解的要重要，分匯器可以將一根循環管分開成兩根獨立的管，比如在裝球器出口一根管路變到兩只噴球器的入口管路，那么分匯器可以很好的將此功能實現；同樣當把兩根再循環管合在一起成為一根再循環管時，比如兩個收球口的管路匯集到膠球泵的入口管路時，分匯器扮演了同樣的角色。
膠球清洗裝置設備組成噴球器：
噴球器的型式直接影響到膠球是否可以清洗到凝汽器的每一根銅管。噴球器的合理型式和安裝位置可以使膠球均勻地分布在凝汽器水室的左、中、右各側的全部區域。這樣就保證了凝汽器的每根銅管有相同的機率得到膠球的清洗。
膠球清洗裝置設備組成膠球：
膠球是換熱管的直接作用物。合理地膠球密度可以使膠球均勻地分布在凝汽器水室上、中、下各個區域內，它的質量好壞，直接影響收球率和清洗效果。
【光面膠球】
光面膠球表面光滑，可再剝皮磨打后制成標準剝皮膠球，一些發電廠因管道結垢沉積比較硬才定購光面膠球，一般用于不銹鋼管。但對銅管使用的效果不佳。
【標準剝皮膠球】
標準剝皮膠球特別適用于各種凝汽器銅管，也是各發電廠zui常用的一種膠球。膠球由天然橡膠加發泡和特殊添加劑制造而成。標準剝皮膠球可以用于各種膠球清洗設備和水質。
【金剛砂膠球】
金剛砂膠球分為全金剛砂膠球和半金剛砂膠球兩種。金剛砂膠球適用于清除各種結垢沉積較多的管道，但對管子有傷害，一般不*使用，特別銅管更要慎用。要在*業人員的指導下使用。
【適用范圍】
適用水溫：高至140℃。
適用管材：銅管、不銹鋼管、鈦管。
膠球特性：軟、中軟、中硬、硬。
【產品特點】
⑴發孔均勻，氣孔大小基本接近。
⑵孔眼缺膠，深不大于3mm，深度2mm以下，每球不多于3個，缺膠面積總和不大于表面積的10%。
⑶膠球的膨脹率控制在0.5～1.0mm之內，密度均勻、制作精良。
⑷耐磨、質地柔軟富于彈性，材質均勻，硬度適中，氣空均勻貫通，濕態比重1.00-1.15，在5-45℃水溫下，使用期內球內徑不超標，不老化。
【使用方法】
1、正常投球量 正常投球量為凝汽器單側單流程冷卻管根數7%-13%，依膠球循環一次所需時間的長短，取下限或上限或其接近值，膠球循環一次的時間一般以30秒作為界限。
2、膠球補充周期或更換周期膠球補充周期為膠球自動清洗系統累計運行7次，也可根據本單位具體情況不同調整補充周期。
膠球更換周期，根據國產球使用統計，其更換周期為膠球自動清洗系統累計運行60次。
另外，在水中浸泡一段時間后，個別膠球可能脹大過多，致使直徑超標，在補充和更換膠球時，均應及時換掉，以防冷卻管被堵。
3、使用時濕態球直徑一般比冷卻管內徑大1.0-2.0mm，冷卻管有兩種規格時，以小規格的一種為準，冷卻管口加裝套管口以套管為準選擇膠球。
程控系統
【系統構成】
監控系統以PLC為核心，由差壓測量系統、模擬操作盤，動力執行器件組成。siemens是富沃機電PLC主要供應商之一,我們十幾年的使用經驗，SIEMENS的品質的確值得尊重。MITSUBISHI,AB,GE等品牌的PLC品質同樣有保證。
【控制方式】
手動控制/就地自動控制，各側監控系統彼此獨立�？梢员舜霜毩⒆詣舆\行，也可以同時運行。
【監控手段】
時間自動監控（定時由用戶決定）差壓自動監控（差壓定值根據現場差壓值設定）在冷卻水中有雜質的情況下，會引起收球網板前后壓差增大，差壓測量系統可以起到保護收球網的作用，進而確保系統安全連續地正常運行。
監控系統能對以下事件報警：
⑴運行中各被控對象出現電氣或機械故障時，發出燈光報警信號，同時自動切斷相應動力電源。電動執行機構電氣過載：控制/程序故障。
⑵壓差達到極高值/緊急反洗，分別發出燈光報警信號，當系統處于自動方式時，則自動進行相應的操作。
|
